說起建筑物、橋梁以及其他基礎設施項目加固中，環氧植筋膠備受加固者青睞！環氧建筑植筋膠是 A、B 雙組份改性環氧樹脂膠粘劑?？估瓘姸却螅c各種基材（砼、磚、石材）相容性好，耐老化。廣泛應用于結構改造加固、設備安裝等的鉆孔錨固鋼筋、錨栓。本文將帶大家詳細探討環氧膠的特點、性能以及相關施工工藝和注意事項。

一、環氧植膠具有以下特點：

1.改性環氧類樹脂，粘結強度大、耐腐酸堿蝕、抗老化性能好；

2.常溫固化、施工簡單；

3.應用范圍廣，可與砼、石材、金屬等基材粘結；

4.固化后無膨脹、收縮，對基材不造成破壞；

5.無毒環保，不含揮發性溶劑。

二、環氧植筋膠的施工工藝：

1.打孔：使用電鉆或鉆孔機鉆孔，鉆頭大小及鉆孔深度應嚴格按照設計圖紙要求。

2.清孔：在植入鋼筋或螺桿前先用毛刷刷孔，再用空壓機或氣筒吹孔吹出灰塵，反復刷孔吹孔三次。

3.配膠：將 SHB-B604 環氧建筑植筋膠按照 3：1 的配比混合 , 并攪拌均勻。

4.注膠：用鋼筋或螺桿蘸滿膠往孔中送膠，直到送到 2/3 深即可，用鋼筋或螺桿向孔中推膠。

5.植筋：以連續旋轉的方式將鋼筋或螺桿植入孔中，直至觸至孔底，有膠體溢出為止。

6.固化：鋼筋或螺桿植入后，初凝時間內不可觸動桿體，完全固化后可以進一步施工和做檢測試驗。

三、環氧植筋膠施工注意事項

（1）施工前，需要將連接處清潔干凈，確保其表面無任何灰塵、油脂及其它污物。

（2）在植筋膠的混合過程中，需要按照規定的比例進行混合，注意不要超過配比。

（3）施工過程中要注意，環氧植筋膠具有自流性，因此在使用過程中，需要控制注入的量，以免間隙過小無法填充或過大會導致材料超量浪費。

（4）在環氧植筋膠完全固化之前，不能進行任何操作或者施加力度。

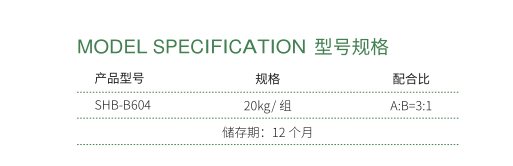

四、環氧植筋膠其他性能參數如上圖所示，以SHB-B604環氧建筑植筋膠為例。規格20kg/組，配合比 A:B=3:1,儲存期為12個月。

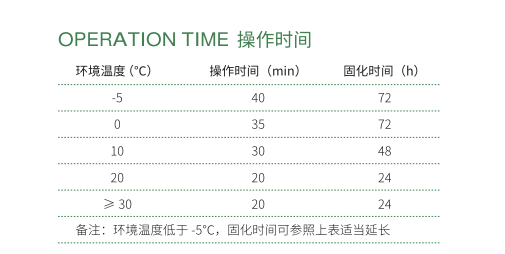

五、固化時間表為下圖所示，當環境溫度低于 -5℃，固化時間可參照上表適當延長。
